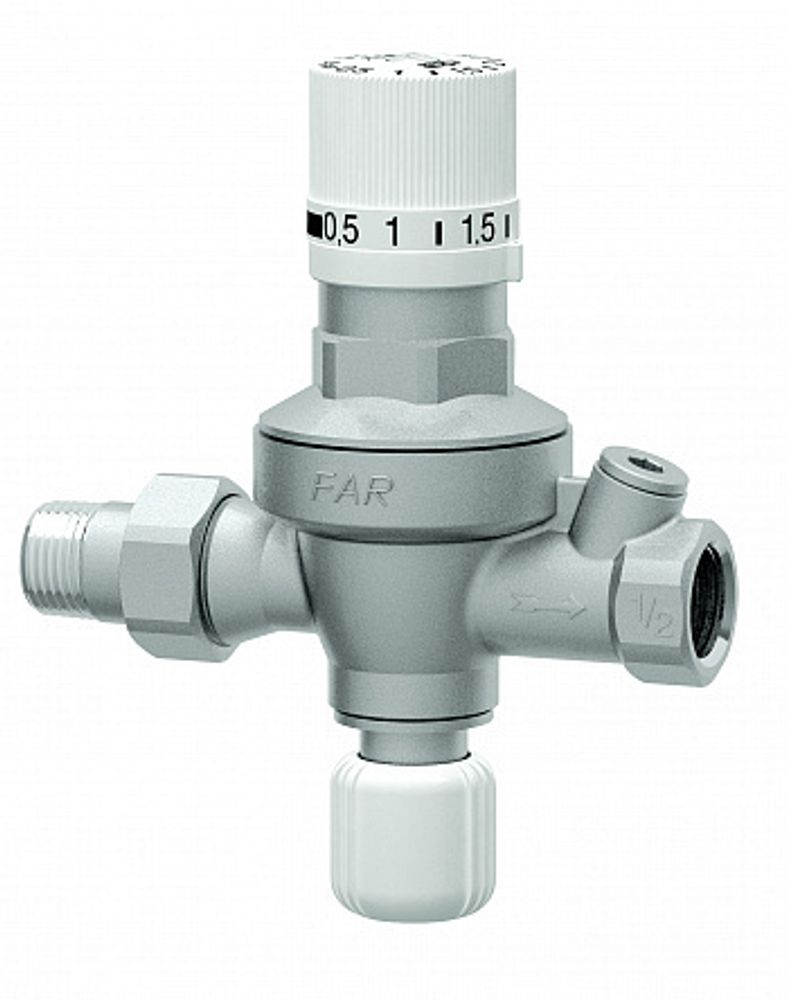

Клапан подпиточный FAR серии FA 2106
Назначение
Хромированный автоматический подпиточный клапан без манометра для систем с замкнутым контуром. В комплекте с обратным клапаном, запорным краном и сетчатым фильтром.
Описание
Для систем отопления и кондиционирования воздуха рекомендуется установка автоматического подпиточного клапана. Такое устройство способно автоматически наполнять систему до заданного давления и полезно для компенсации любого снижения давления, возникающего в результате выпуска воздуха из контура через воздухоотводчики.
Снижение давления достигается с помощью мембраны, которая находится в непосредственном контакте с потоком. Сама мембрана подпружинена пружиной, управляющей движением штока и заслонки. Желаемое значение давления на выходе устанавливается регулировочным маховиком с визуализацией настраиваемого давления на выходе, расположенным в верхней секции заправочного устройства, который воздействует непосредственно на пружину. Пока давление жидкости на мембрану после редуктора давления равно усилию пружины, заслонка остается закрытой. Уменьшая сжатие, пружина преодолевает усилие жидкость попадает на мембрану, и заслонка открывается. Скорость потока через заправочный узел пропорциональна разнице между давлением на входе и выходе из устройства с обеих сторон
Можно использовать заправочные устройства:
- для установки давления в соответствии с требованиями системы
- для остановки заполнения системы при достижении заданного давления
- для перекрытия любого возможного обратного потока, возникающего в результате снижения давления в линии подачи воды после завершения заполнения системы.
- Клапан снижения давления
- Обратный клапан
- Запорный кран
- Фильтр
